煤礦降塵用噴嘴通用技術條件
更新時間 2025-05-09
閱讀 0
1 范圍
本標準規定了煤礦降塵用噴嘴(以下簡稱噴嘴)的要求、試驗方法、檢驗規則、標志、包裝、運輸和貯
存。
本標準適用于煤礦噴霧降塵用噴嘴。
2 引用標準
下列標準包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有
效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB／T 192—81 普通螺紋 基本牙型
GB／T 193—81 普通螺紋 直徑與螺距系列(直徑1～600mm)
GB／T 196—81 普通螺紋 基本尺寸(直徑1～600mm)
GB／T 197—81 普通螺紋 公差與配合(直徑1～355mm)
GB／T 2516—81 普通螺紋偏差表(直徑1～355mm)
GB／T 7306—87 用螺紋密封的管螺紋
GB／T 7307—87 非螺紋密封的管螺紋
GB／T 14437—93 產品質量計數一次監督抽樣檢驗程序(適合于總體量較大的情形)
GB／T 15239—94 孤立批計數抽樣檢驗程序及抽樣表
GB／T 15482—1995 產品質量監督小總體計數一次抽樣檢驗程序及抽樣表
3 定義
本標準采用下列定義。
3．1 有效射程 effective jet distance
噴嘴水平噴霧時，沿霧流軸線方向，累積沉降水量占總沉降水量為50％的地點到噴口的水平距離。
3．2 水量分布規則度 water distribution regularity
霧流橫截面上水量分布的規則程度，以水量分布均勻系數、平均水量對稱度噴霧寬度對稱度表示。
3．3 水量分布均勻系數 uniformity coefficient of water distribution
通過噴口中心垂直投影在霧流特定橫截面上的點，在該截面上任一直線(二直線)的水量分布均勻程度。
3．4 平均水量對稱度 symmetry degree
通過噴口中心垂直投影在霧流特定橫截面上的點，在該截面上任一直線所劃分的兩部分的平均水量均勻
程度。
3．5 噴霧寬度對稱度 symmetry degree of spraying width
通過噴口中心垂直投影在霧流特定橫截面上的點，在該截面上任一直線與霧流邊界相交的兩點對投影點的距離的對稱程度。
3．6 霧流邊界 spraying border
在霧流橫截面上，離噴口中心在該截面上的垂直投影點距離最遠、水柱高度為最大水柱高度5％的各點的連線。
3．7 霧化粒度 size of atomized water droplet
水流霧化的程度，以面積平均直徑表示。
3．8 條件霧化角 conditional atomized angle
離噴嘴500mm處作水霧中心線的垂線，此線與霧流邊界的兩交點與噴口中心相連所成的夾角。
4 噴嘴分類
噴嘴分類及適用壓力范圍如表1。
表1 噴嘴分類及適用壓力表 MPa
5 技術要求
5．1 噴嘴應符合本標準的規定，并應按照經規定程序審批的圖樣和技術文件制造。
5．2 噴嘴應選用耐腐蝕、抗壓強度不小于設計使用最高壓力的1．5倍的材料制造。
壓力范圍
噴嘴類別 水 空氣
壓氣噴嘴 0.1～0.6 0.1～0.6
聲波噴嘴 0.1～0.6 0.1～0.6
高壓噴嘴 8.0～15.0 －
普通噴嘴 0.2～8.0 －
磁化噴嘴 0.2～2.5 －
荷電噴嘴 0.2～2.5 －
5 技術要求
5．1 噴嘴應符合本標準的規定，并應按照經規定程序審批的圖樣和技術文件制造。
5．2 噴嘴應選用耐腐蝕、抗壓強度不小于設計使用最高壓力的1．5倍的材料制造。
5．3 噴嘴各零件應經檢驗合格后，方可裝配。
5．4 產品表面不得有毛刺，內部不得有殘留物。
5．5 噴嘴連接部位應不妨礙檢驗用接頭(該接頭若為普通螺紋，其基本牙型、直徑和螺距、基本尺寸、公差與配合、偏差應分別符合GB／T 192、GB／T 193、GB／T 196、GB／T 197和GB／T 2516的規定，其中，內、外螺紋公差帶分別選用6H和6g；若為非螺紋密封的管螺紋，其外螺紋公差等級應按GB／T 7307選用A級，內螺紋應符合GB 73的規定，若為用螺紋，密封的管螺紋，其螺紋應符合GB／T 7306的規定；若為快速接頭，其尺寸應符合本標準附錄A的規定)旋入或裝入，且采取防漏水措施后，在設計使用最
高壓力的1．5倍時應無漏水現象。

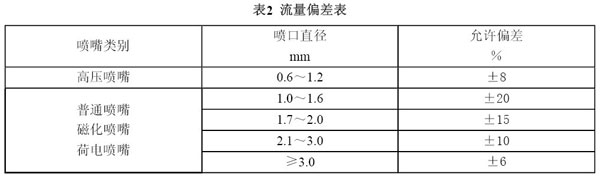

5．6 高壓噴嘴、普通噴嘴、磁化噴嘴和荷電噴嘴的水流量，對相同壓力下的標稱水流量的允許偏差應符合表2的規定。其中，扇形噴嘴的噴口直徑為與其噴口面積相等的、按投影計算的當量圓的直徑。
